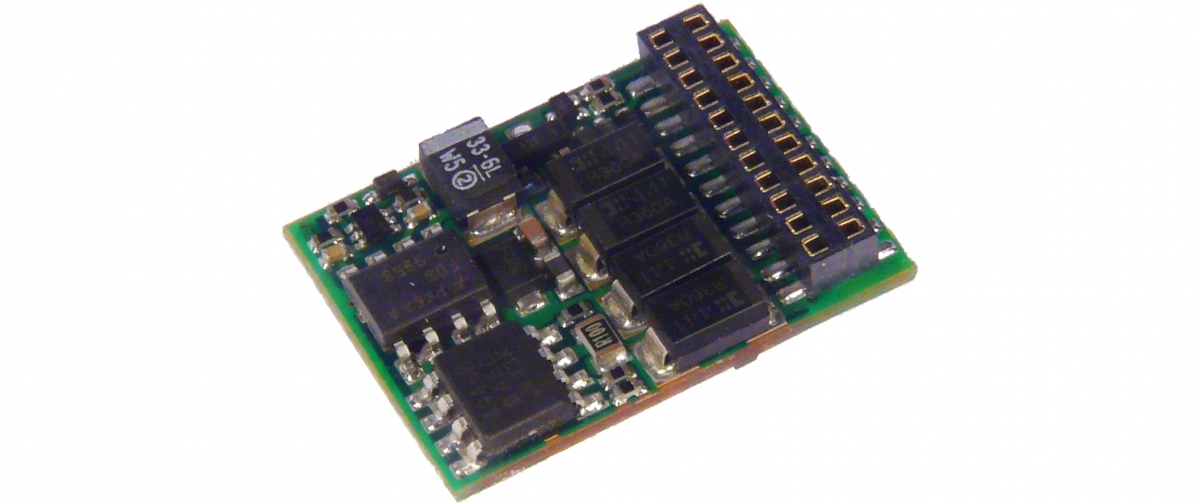

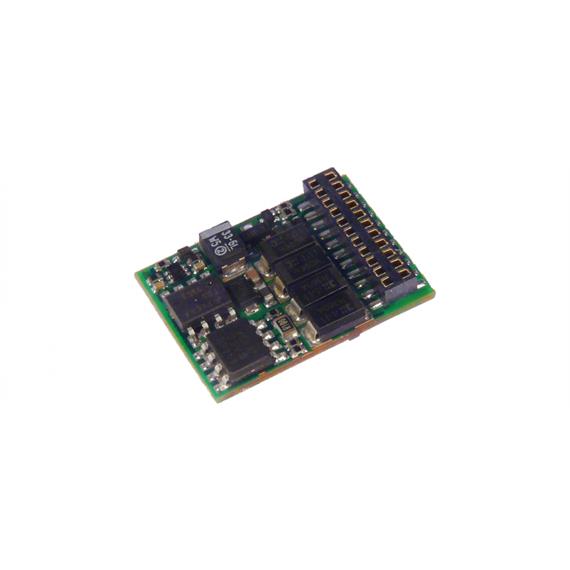

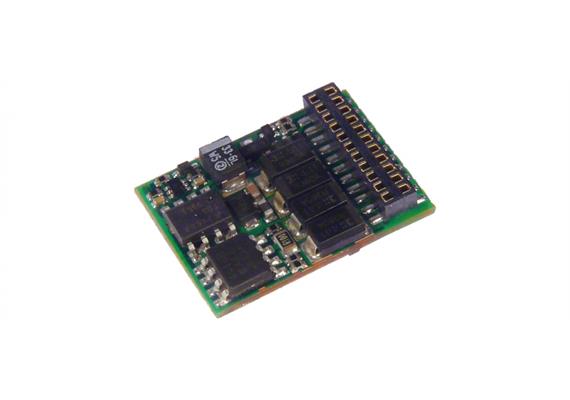

ZIMO MX686D Funktionsdecoder, 8 Funktions-Ausgänge 21pol. mtc-Schnittst. - Art.Nr. 05211653
Zimo MX686D, Funktions-Decoder, 21MTC, 1,2A, 8 Funktionsausgänge
Hersteller: Zimo
Artikel-Nr.: MX686D
Digitalschnittstelle: 21MTC nach NEM 660 (Direktstecker)
Digitalformate: DCC und MM (Märklin-Motorola)
Abmessungen in mm (L x B x H): 20,5 x 15,5 x 3,5
Funktions-Ausgänge: 8 (1,2 A Gesamtstrombelastbarkeit)
Weitere Anschlüsse: 2 Logikpegel-Ausgänge oder 2 Servo-Ausgänge oder SUSI
Anschluss für Energiespeicher: vorhanden (Kondensator-Spannungsfestigkeit min. 35 V)
Um die Aktualität der Angaben zu gewährleisten und die Umwelt nicht unnötig zu belasten, wird die Betriebsanleitung für ZIMO-Decoder nur als Download im PDF-Format angeboten.
Allgemeines:
•DCC-Adressen 1 ... 10239 (als Einzel-Adresse und als Zweitadresse), Verbundadressen 1 ... 127, MM-Adressen 1 ... 80, Funktionen F0 ... F12
•Programmieren der CVs im „service mode“ (am Programmiergleis) und im „operational mode“
•ungestörter Fahrbetrieb (ohne Decoder-Reset und -Neustart) bei Kontaktunterbrechungen bis 1 oder 2 Sekunden (wirksam auch ohne externen Energiespeicher)
•Updatefähige Software: Neue Software-Versionen werden ohne Öffnen des Modells geladen, mit Hilfe des ZIMO Decoder-Update-Gerätes MXULF, MXDECUP, des Zentral-Fahrpultes MX31ZL oder des Basisgerätes MX10; vom Computer her über ZIRC (das „ZIMO Rail Center“) oder direkt aus dem USB-Stick (über MX31ZL oder MX10)
Sicherheit:
•Überstromschutz für alle Ausgänge, Übertemperaturschutz
•Spannungsfestigkeit 50 V
Funktionen und Funktionsausgänge:
•volles NMRA Function mapping für F0 - F12, sowie ZIMO Erweiterungen (richtungsabhängige Zuordnungen, Schweizer Lichtsystem, u.a)
•Dimmen, Blinken, amerikanische (Mars, Ditch, Strobe, ...) und andere Lichteffekte (Soft Start, Bremslicht, Flackern, autom. Zeitabschaltung, ..)
•Fernlicht-/Abblendlicht-Umschaltung per Funktionstaste
•zeitbegrenzte Kupplungsansteuerung für Krois und Roco und „Entkuppel-Walzer“ (automatisches Andrücken zur Hakenentlastung und Abdrücken)
•programmierbare Zweitadresse
Rückmeldung: •RailCom: CV „on-the-main“ Auslesen und bestätigtes Programmieren, viele weitere RailCom Anwendungen sind eingeplant in zukünftigen Software-Versionen
„RailCom“ ist ein Markenzeichen der Lenz GmbH
Download
Betriebsanleitung MX680 .pdf
