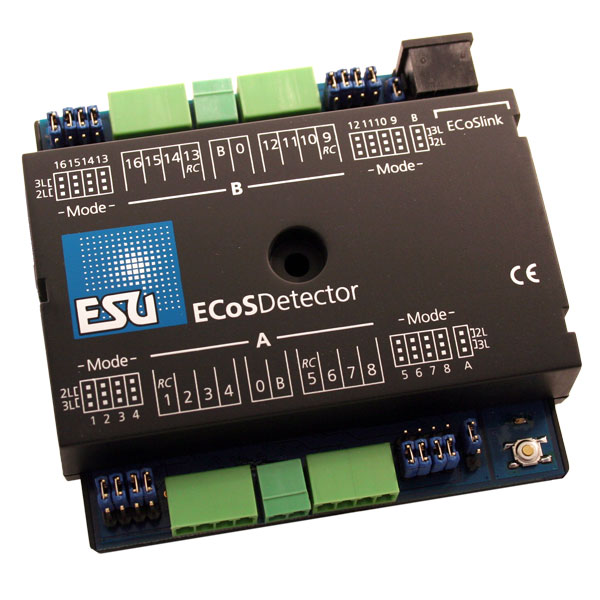

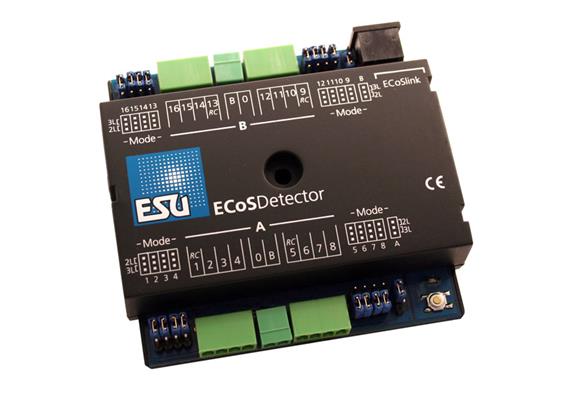

ESU 50094 ECoSDetector Rückmeldemodul, 16 Digitale Inputs, davon 4 RailCom Rückmelder

ESU 50094 ECoSDetector Rückmeldemodul, 16 Digitale Inputs, davon 4 RailCom Rückmelder

Special offer while supplies last
229.00 CHF / Pc
Instead of RRP 249.00
inc 8.1% Tax
Stock: 5
No: 08950094
Number
Cart

Downloads (1)

Description

ESU ECoSDetector Rückmeldemodul, 16 Digitale Inputs, davon 4 RailCom Rückmelder - Art.Nr. 50094


ECoSDetector Rückmeldemodul, 16 Digitale Inputs, davon 4 RailCom Rückmelder. Digitale Inputs für 2-Leiter- oder 3-Leiterbetrieb umschaltbar, OPTO

Auf größeren Anlagen kommt schnell der Wunsch auf, die aktuelle Position seiner Loks und Züge zu bestimmen. Die Kenntnis, welcher Streckenabschnitt derzeit belegt oder welches Gleis im Schattenbahnhof noch frei ist ermöglicht erst automatische Betriebsabläufe.

Wir möchten Ihnen unseren ECoSDetector vorstellen. Dieses Modul kann an allen ECoS Zentralen oder Central Station Reloaded verwendet werden und kann bis zu 16 Gleisabschnitte überwachen. Ob es sich um 2-Leiter oder 3-Leitergleise handelt, kann man direkt am Modul einstellen. Neben den 16 Gleisbesetztmeldern oder Rückmeldern kann jeder ECoSDetector darüber hinaus an vier Gleisabschnitten eine Zugnummernerkennung durchführen, wenn Decoder mit RailCom® eingesetzt werden. Der ECoSDetector kann auf Wunsch um das ECoSDetector Extension Modul ergänzt werden: Seitlich angedockt bietet es bis zu 32 Ausgänge, um beispielsweise den Besetztzustand der Gleisabschnitte mit einem Lämpchen anzuzeigen oder ein Blocksignal passend zu schalten.

Überwachen & Melden
Der ECoSDetector kann 16 Gleisabschnitte überwachen und feststellen, ob sich ein Zug darauf befindet (Gleisbesetztmeldung). Da die 16 Eingänge, in denen jeweils maximal 3A Strom fließen dürfen, in zwei Gruppen separat voneinander mit Strom versorgt werden können, kann jeder ECoSDetector bis zu zwei Booster-Stromkreise abdecken. Optokoppler sorgen für eine zuverlässige Erkennung. Über Steckbrücken kann direkt am Gerät der 2-Leiter oder 3-Leiterbetrieb gewählt werden.

Schalteingänge
Alternativ können die 16 Eingänge auch als herkömmliche Schalteingänge verwendet werden: Verbinden Sie Reedkontakte, Schaltgleise oder einfache Taster und (Kippschalter) damit und verarbeiten Sie die Informationen in der Zentrale.

Zugnummernerkennung
Neben den konventionellen Gleisbesetztmeldern ist jeder ECoSDetector darüber hinaus in der Lage, vier der 16 Gleisabschnitte besonders zu überwachen: Mit Hilfe der RailCom®-Technik (sog. „local detector“) kann auf diesen Abschnitten nicht nur herausgefunden werden, ob sich ein Zug darauf befindet, sondern sogar, welcher Zug genau es ist (Zugnummernerkennung). Allerdings müssen hierzu Railcom®-fähige Lokdecoder verbaut sein.

Clever
Die Kenntnis, welcher Zug genau sich auf einem Abschnitt befindet, führt in Verbindung mit dem Fahrstraßenmodul der ECoS zu neuen Funktionen: So kann beispielsweise automatisch die Pfeife eines Zuges vor Bahnübergängen ausgelöst werden, oder die Züge im Schattenbahnhof bestimmt werden.

Auf Wunsch können die Schalteingänge oder Gleisbesetztmelder elektronisch "entprellt" werden, um auch bei unzuverlässigem Kontakt oder stark verschmutzten Schienen eine zuverlässige Rückmeldung zu gewähren.

ECoSlink-Anschluss
Jeder ECoSDetector wird direkt über den ECoSlink-Bus mit der Zentrale verbunden. Geeignet sind neben allen ECoS Zentralen auch alle Central Station® Reloaded mit Update von ESU. Die galvanische Trennung von Bussystem und Zentrale sorgt hierbei für höchste Betriebssicherheit und sichere Übertragung zur Zentrale. An der Zentrale werden alle ECoSDetector automatisch erkannt und in den Betriebsablauf eingebunden. Die Konfiguration der Geräte erfolgt hierbei komfortabel und bequem direkt an der Zentrale und kann auch nach dem Einbau durchgeführt werden.

Zukunft eingebaut
Die Betriebssoftware jedes ECoSDetector kann bei Bedarf aktualisiert und um zusätzliche Funktionen erweitert werden: Das hierfür erforderliche „Update“ erfolgt bei Bedarf vollautomatisch durch die Zentrale. Auf diese Weise ist Ihr ECoSDetector stets auf dem aktuellen Stand der Technik.
