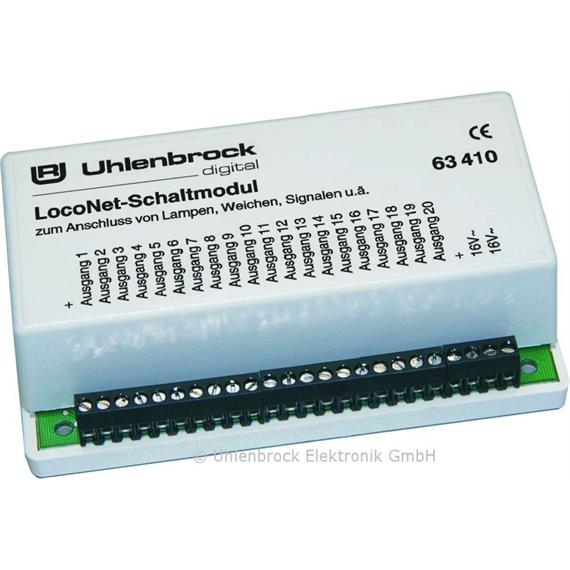

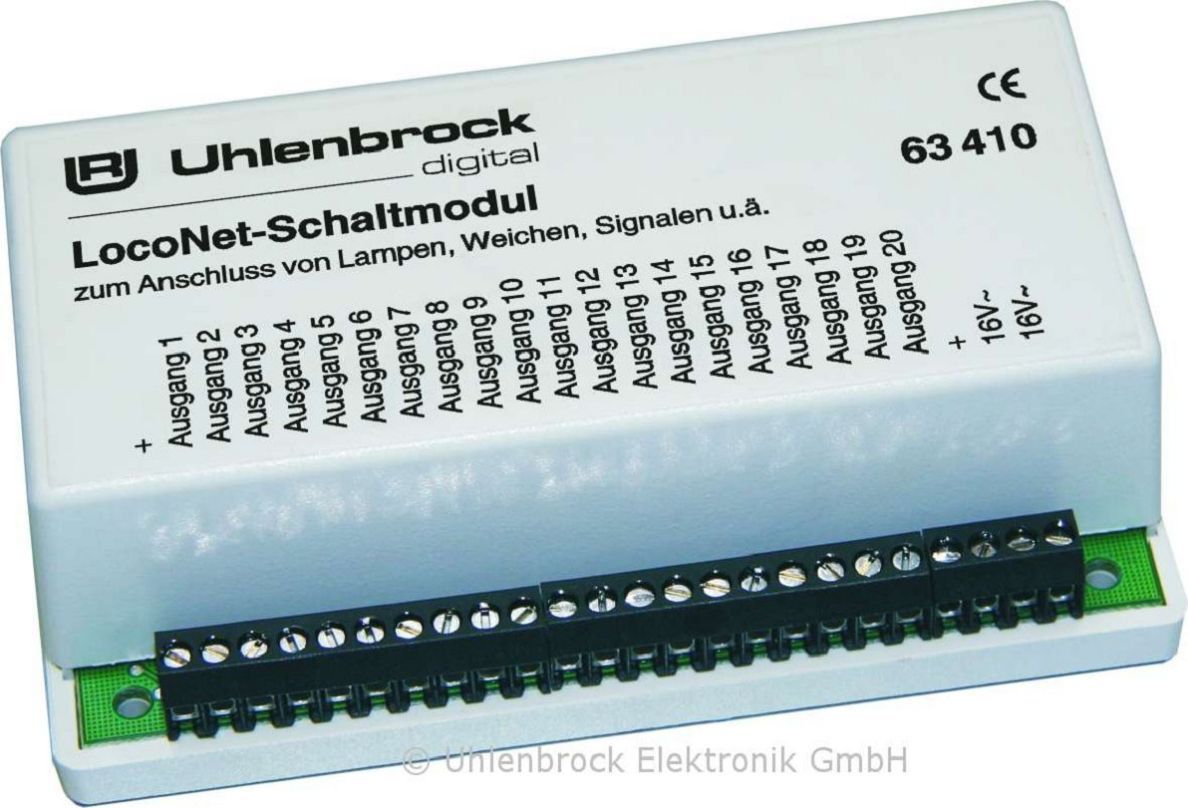

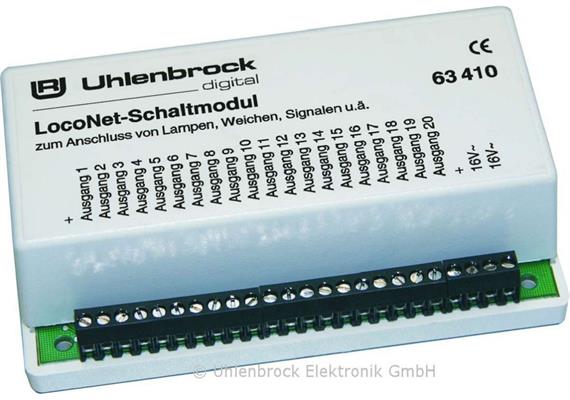

Uhlenbrock 63410 LN-Schaltmodul für Lampen, Weichen und Signale

Uhlenbrock 63410 LN-Schaltmodul für Lampen, Weichen und Signale

108.00 CHF / Pc
inc 8.1% Tax
Stock: 2
No: 08463410
Number
Cart

Downloads (1)

Description

Uhlenbrock LocoNet-Schaltmodul - das Universalgenie, Art. Nr. 63410


LocoNet-Schaltmodul
Der preiswerte Ersatz für Magnetartikel- und Schaltdecoder mit überragenden Möglichkeiten

Das LocoNet-Schaltmodul ist ein Schalt und Magnetartikeldecoder mit LocoNet-Anschluss und schaltet bis zu zehn Weichen oder Lichtsignale – auch mehrbegriffige mit langsamem Auf- und Abblenden oder bis zu 20 Beleuchtungen auf Ihrer Anlage. Und das auch alles gemischt an einem Modul.

Unser LocoNet-Schaltmodul ist ein Universalgenie. Ein einziges Modul, mit dem Sie alle Schaltvorgänge auf Ihrer Anlage erledigen. Sie können mit dem Schaltmodul Beleuchtungen, Weichen, Entkupplungsgleise, Formsignale, Lichtsignale, Effektbeleuchtungen und Andreaskreuze schalten. All diese Schaltaufgaben können beliebig auf die 20 Schaltausgänge verteilt werden.

Besonderen Wert haben wir auf die vorbildgetreue Steuerung von Lichtsignalen gelegt. Das Schaltmodul schaltet bis zu 4-begriffige Hauptsignale und Vorsignale. Und der Clou der Signalsteuerung ist die Überblendfunktion. Der Lichtwechsel geschieht, wenn Sie wollen, nicht hart, sondern es wird weich von einem zum anderen Signalbild überblendet.

Auch Andreaskreuze und andere Effektbeleuchtungen sind kein Problem. Mit einem Blinkgenerator und der Überblendfunktion können Sie ein vorbildgetreues Andreaskreuz realisieren. Oder kombinieren Sie beide Blinkgeneratoren zu einer schaltbaren, defekten Straßenlaterne.

Mit den 20 Schaltausgängen des Moduls können Sie bis zu zehn Weichen, fünf mehrbegriffige Signale oder 20 Schaltfunktionen betreiben. Jeder Ausgang kann mit bis zu 1 A belastet werden, die Gesamtbelastung darf allerdings 3 A nicht überschreiten. Das LocoNet-Schaltmodul wird von einem separaten Trafo mit Energie versorgt und belastet das LocoNet oder die Digitalzentrale nicht.

Allgemeine Daten
- Mit 20 Schaltausgängen à 1 A
- ??Jeder Ausgang kann unabhängig von den anderen Ausgängen als Dauerausgang (für Lampen) oder Momentausgang (für - Weichen oder Formsignale) konfiguriert werden.
- Vorbildgerechte Steuerung von Lichtsignalen mit bis zu 4 Signalbegriffen
- Weiche Überblendung von Signalbildern möglich
- Alle Ausgänge können durch Magnetartikel- oder Rückmeldekommandos gesteuert werden.
- Durch 2 voneinander unabhängig einstellbare Blinkgeber sind viele Effekte möglich.
- Per LocoNet-CV von der Zentrale aus konfigurierbar
- Die Adressen sind für jeden Ausgang im Adressbereich 1–2 048 frei wählbar.
- Separater Trafoanschluss, keine Belastung der digitalen Fahrspannung

Ein separater Trafo für das Schlatmodul 63410 ist zu empfehlen. (z.B. Uhlenbrock Trafo 20075)
Achtung: Modellbauartikel, kein Spielzeug! Nicht geeignet für Kinder unter 14 Jahren. Benutzung unter Aufsicht von Erwachsenen.
