Tams 53-00100-02-H LED Control Basic 2er Pack

Tams 53-00100-02-H LED Control Basic 2er Pack

12.90 CHF / Pc
inc 7.7% Impôt
Stock: 8
N: 306530010002
Nombre
Panier

Downloads (1)

Description

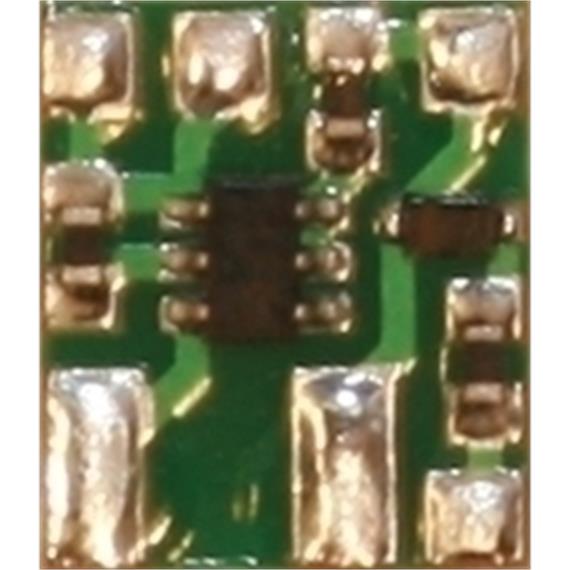

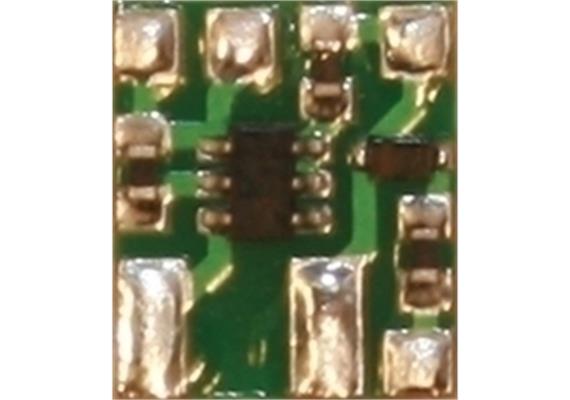

Tams 53-00100-02-H LED Control Basic 2er Pack - Art.Nr. 530010002


Flackerfreiheit für alle LEDs

Wenn es um die Wahl der "richtigen" LEDs für die Beleuchtung des Modellbahn-Fuhrparks geht, gibt es mehr als eine Lösung: Nicht jede LED-Bauform eignet sich für jedes Fahrzeug und individuelle Vorlieben der Modellbahner bezüglich Farbe (und Farbstich) spielen eine nicht unwesentliche Rolle.

Daher gibt es die LED Control Basic "pur":
•als Vorschaltplatine mit LED-Konstantstromquelle und Anschlusspunkten für einen Pufferelko
•für den direkten Anschluss von LEDs
•Abmessungen nur 6,5 x 7,5 mm

Integrierte LED-Konstantstromquelle
•Begrenzung des Stroms auf konstant 20 mA
•kein zusätzlicher Vorwiderstand erforderlich
•konstante Helligkeit ab Erreichen der Mindestspannung:
- bei weißen und blauen LEDs: ca. 4 V
- bei allen andersfarbigen LEDs: ca. 3 V

Anschlussmöglichkeit für externen Pufferelko
•als Flackerschutz bei kurzen Stromunterbrechungen
•Spannungsfestigkeit:
- mind. 16 V bei Versorgungsspannung < 18 V
- mind. 25 V bei Versorgungsspannung > 18 V

•empfohlene Kapazität: min. 100 µF

Anschluss von mehreren LEDs

An eine LED Control Basic können mehrere LEDs in Reihe (seriell) angeschlossen werden. Die genaue Anzahl hängt ab von
•der zur Verfügung stehenden Versorgungsspannung und
•der Farbe der LEDs

Technische Daten:
Versorgungsspannung: Analoge Wechsel- oder Gleichspannung oder Digitalspannung
Minimale Spannung: ca. 3 V (gelbe LEDs) oder 4 V (weiße LEDs)
Maximale Spannung: 20 V Wechselspannung oder 24 V Gleich- oder Digitalspannung
Stromaufnahme (ca.): 20 mA
Anschluss für Stützelko: 1
Kapazität: mind. 100 µF

Spannungsfestigkeit:
- Versorgungsspannung < 18 V: mind. 16 V
- Versorgungsspannung > 18 V: mind. 25 V

Abmessungen der Platine (ca.): 7,5 x 6,5 mm
Gewicht der Platine: ca. 0,11 g
