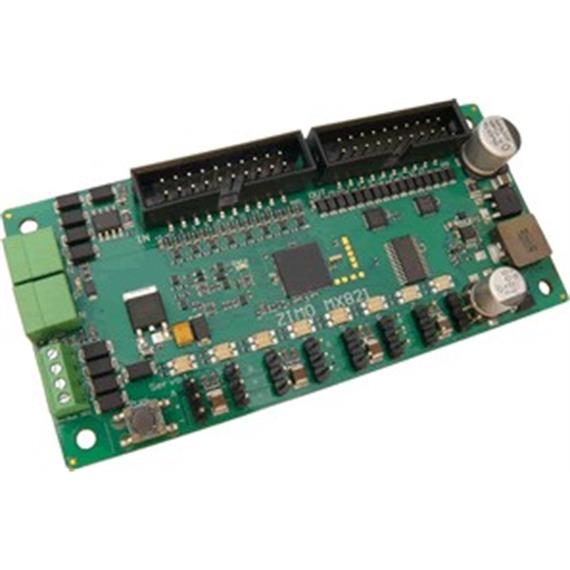

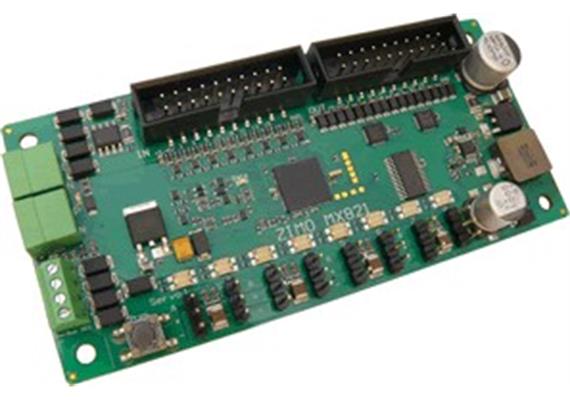

Zimo MX821V 8-fach Servo-Decoder für Weichen, Formsignale usw.

Zimo MX821V 8-fach Servo-Decoder für Weichen, Formsignale usw.

Action fino ad esaurimento scorte
99.90 CHF / Pc
Au lieu de RRP 107.00
inc 8.1% Impôt
Stock: 3
N: 05211692
Nombre
Panier

Downloads (1)

Description

Zimo MX821V 8-fach Servo-Decoder für Weichen, Formsignale usw. - Art.Nr. 05211692


- 8 vollständige Servo-Anschlüsse, also jeweils 3-polig (5V oder 6V-Versorgung, Masse, Steuerleitung),
- Versorgung direkt von der Schiene (Energie und DCC Daten) und/oder von einer Hilfsversorgung (damit Weichenschalten auch nach einem Kurzschluss möglich ist); RailCom zum Stellung-Rückmelden und CV-Lesen.

(Wie MX821S, aber zusätzlich:)
- 16 Eingänge für eventuelle Zwangsschaltungskontakte (mit denen jeweils eine Weiche von der Schiene aus oder von einem Stellwerkstaster in die gewünschte Position gebracht werden kann.
- 16 Open-collector-Ausgänge je 100 mA, verschieden konfigurierbar, zum Anschluss von Relais zur Herzstück-Polarisierung, oder für beliebige Signale, die über eigens definierbare Zusatz- oder Objektadressen angesteuert werden. Für diese ist übrigens die Logik gleich wie jene der „Lichtausgänge“ der Zubehör-Decoder MX820.

Digitalschnittstelle: keine, Schraubklemmen zum Gleisanschluss
Digitalformat: DCC
Abmessungen in mm (L x B x H): 105 x 50 x 15
Gesamtstrombelastbarkeit: 1 A (Spitzen-/Impulsstrom 3 A)
Servo-Ausgänge: 8 x, jeweils 3-polige Stiftleisten (5V-Versorgung, Masse, Steuerleitung)
Schalt-Eingänge: 16, für Stellungs- oder Zwangsschaltungskontakte (mit denen jeweils eine Weiche von der Schiene aus in die gewünschte Stellung gebracht werden kann, z.B. um das Aufschneiden zu verhindern)
Weitere Ausgänge: 16, verschieden konfigurierbar, z.B. als LED-Ausgänge oder zum Anschluss von Relais zur Herzstück-Polarisierung geeignet

Der Zubhör-Decoder der Familie MX821 sind für 8 Servo-Antriebe (meistens Servo-Weichen, aber auch Bahnschranken, u.ä.) eingerichtet; sie enthalten die typischen dreipoligen Stiftleisten zum Anschluss der üblichen Servo-Kabel; die notwendige 5V Versorgung wird ebenso vom MX821 bereitgestellt.

In der Ausführung MX821V (nicht hingegen MX821S) stehen 16 Eingänge für Zwangschaltungen oder Weichentasten zur Verfügung. Ausserdem können an 16 Ausgängen Polarisierungs-Relais und/oder 16 Lichter für Signale (LEDs oder Glühlämpchen bis 100 mA) angeschlossen werden. Die Lichsignale übrigens auf die gleiche Weise wie am Zubehör-Decoder MX820 in den Ausführungen -x, -y, -z.

Als Besoderheiten des MX821 sind anzuführen:
Das "Automatische Decoder-Suchen und -Adressieren" - übrigens gemeinsam mit den Zubehör-Decoder MX820 - von in der Anlage eingebauten Decodern, die zunächst alle die gleiche Adresse (meistens "3") enthalten, und das "Synchron-Update", welches das Laden einer neuen Software-Version ohne Ausbau der Decoder aus der Anlage (wo naturgemäss alle parallel geschaltet sind) erlaubt.
