ZIMO TR92-101 Dampferzeugen für Grossbahnen - Art.Nr. 05211608

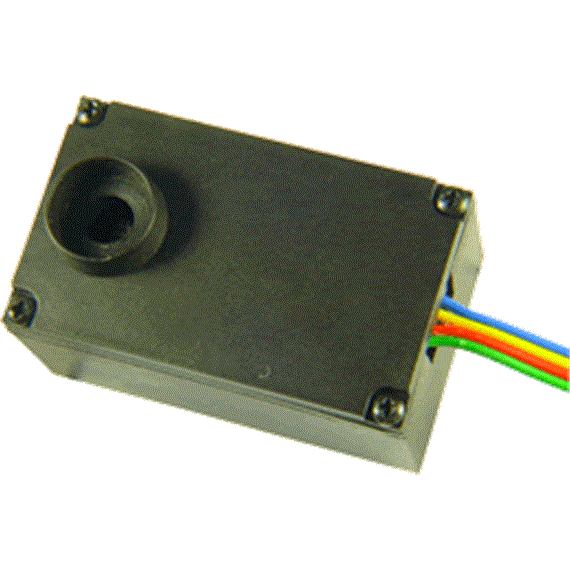

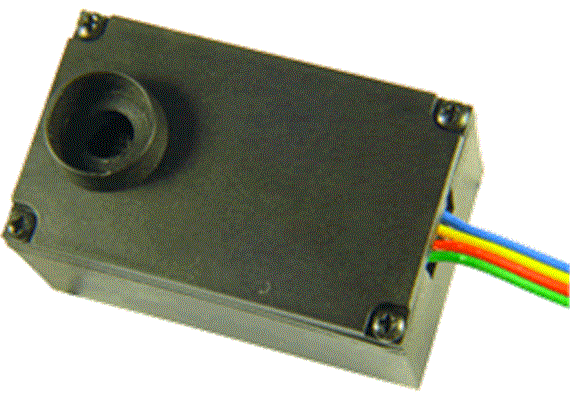

TR92-101 Dampferzeugen für Grossbahnen
Rauchgenerator für Großbahnen, zu betrieben mit Großbahn-Decodern MX695, '696, '697, '699, u.ä.:
Abmessungen: 50 x 30 x 30 mm (neue Bauform optisch erkennbar: KEINE Metallwinkel); Tank: 4ml
Anschlussdrähte:
blau (Ventilator Plus, maximal 5-6 V, an Ventilator-Ausgang des ZIMO Decoders anzuschließen),
gelb (Ventilator Minus an Decoder Masse),
rot (Heizelement Plus - an Decoder Schienenspannung-Pluspol oder Niederspannung),
grün (Heizelement an Fu-Ausgang FA1 ... FA8).
ACHTUNG: Diese Bauform ist eine ZIMO Spezialausführung. d.h. es kann am Markt Rauchgeneratoren mit gleichem Aussehen geben, die aber andere Heizelemente enthalten, und daher andere Heizspannungen brauchen bzw. verkraften.
Die aktuelle ZIMO Ausführug des TR92-101 enthält ein 15 Ohm Heizelement (einen Drahtwiderstand), dessen Maximalspannungsbelastung 15 V beträgt. Mit den CVs #137 - 139 (Rauchintensität für Stillstand, Fahrt, Beschleunigung) wird eine Kennlinie für den betreffenden Funktionsausgang (FA1 ... FA8) definiert und gleichzeitig muss damit – WICHTIG – die Anpassung an die Maximalspannug des Raucherzeugers erfolgen, indem der größte Wert das entsprechende Verhältnis erzeugt.
BEISPIEL: Heizelement Plus an Schienenspannung 24V: CV#137, #138, #139 = 50, 75, 110: Das Heizelement ist für eine Maximalspannung von ca. 15 V geeigent, daher muss die Spannung mittels PWM entsprechend begrenzt werden, dies ergibt für CV # 139 (höchste Intensität bei Beschleunigung) den Wert 110 = 255 / (24 / 10), für die anderen CVs (Stillstand, Fahrt) entsprechend niedrigere Werte (ca. 40% und 60%, was natürlich individuell variiert werden kann.).
BEISPIEL: Heizelement Plus an 18 V (Schienenspann. oder auf 18-19 V eingestellte Niederspannung):
CV#137, #138, #139 = 65, 95, 140. Die Werte werden im Vergleich zum obigen Besipiel höher eingestellt (um ca. 25 %), weil die Spannug niedriger ist (18 V um 25 % niedriger als 24 V) und daher weniger reduziert werden muss.
